アンダーパスは、あおなみ線、JR関西本線、近鉄名古屋線の鉄道下を横断する都市計画道路椿町線の車道部です。アンダーパスを整備することにより、大規模な鉄道施設で長年分断されていた中村区太閤地区と、ささしまライブ24地区の地域分断が解消され、名古屋駅からのアクセス改善が見込まれています。
![椿町線(掘割部)の画像](./cmsfiles/contents/0000055/55884/C360_2018-06-28-23-51-48-049.jpg)
椿町線(掘割部)
アンダーパスの概要
延長 162.7メートル
車線 4車線(1車線の幅3.25メートル)
工事費 約195億円
工事概要
![工事概略図(平面図、断面図)](./cmsfiles/contents/0000055/55884/ryakuzu.jpg)
概略図
JR関西本線・あおなみ線横断部(71.4メートル)
あおなみ線・JR関西本線の横断部では、HEP&JES工法と呼ばれる非開削工法にて工事を行っています。HEP&JES工法とは、エレメントと呼ばれる約1メートルの鋼製の箱をトンネル形状にけん引設置し、コンクリートでエレメント内部を中詰めして、トンネルを構築する工法です。
STEP1:立坑を構築し、トンネルの上部となるエレメントをけん引施工します
![STEP1 立坑構築、上床エレメントのけん引施工の説明図](./cmsfiles/contents/0000055/55884/JRSTEP1.jpg)
![STEP2 側壁エレメントのけん引施工の説明図](./cmsfiles/contents/0000055/55884/JRSTEP2.jpg)
![STEP3 下床エレメントのけん引施工の説明図](./cmsfiles/contents/0000055/55884/JRSTEP3.jpg)
![STEP4 トンネル内部の土砂の掘削、搬出の説明図](./cmsfiles/contents/0000055/55884/JRSTEP4.jpg)
![STEP5 中壁の設置の説明図](./cmsfiles/contents/0000055/55884/JRSTEP5.jpg)
![STEP6 中間立坑部にボックスを構築する説明図](./cmsfiles/contents/0000055/55884/JRSTEP6.jpg)
(★函体の整備は完了しました。)
近鉄名古屋線横断部(55メートル)
近鉄名古屋線の横断部では、R&C+ESA工法と呼ばれる非開削工法にて工事を行っています。R&C工法とは、地中に鉄道防護用の箱型の鋼管(箱型ルーフ)を推進設置し、後方から鉄筋コンクリート製の函体で押し抜いてトンネルを構築する非開削工法です。ESA工法とは、複数の函体を相互に反力体として利用しながら、1函体ずつ推進させる非開削工法です。
STEP1:立坑を構築し、80センチ角の箱型ルーフをトンネル上部となる箇所に施工します
![STEP1 立坑構築、トンネル上部への箱型ルーフ施工の説明図](./cmsfiles/contents/0000055/55884/KTSTEP1.jpg)
![STEP2 トンネル下部へのガイド導坑の掘削、立坑での3個の函体製作の説明図](./cmsfiles/contents/0000055/55884/KTSTEP2.jpg)
![STEP3 函体の鉄道下への押し込み、箱型ルーフの撤去の説明図](./cmsfiles/contents/0000055/55884/KTSTEP3.jpg)
![STEP4 さらに3個の函体の製作、ESA工法への切り替えの説明図](./cmsfiles/contents/0000055/55884/KTSTEP4.jpg)

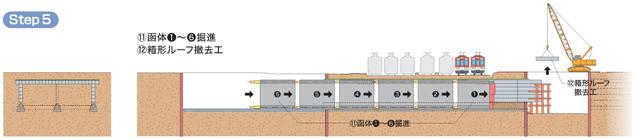

![STEP5 6個の函体の押し込み、箱型ルーフの撤去の説明図](./cmsfiles/contents/0000055/55884/KTSTEP5.jpg)
![STEP6 6個の函体のつなぎ合わせの説明図](./cmsfiles/contents/0000055/55884/KTSTEP6.jpg)
![整備完了した函体の写真](./cmsfiles/contents/0000055/55884/kannryoushashin.jpg)
